實驗室改造建設，一般均涉及由普通辦公室改造為實驗室。因此給排水、電氣、通風系統等需要在原有基礎上，重新設計和規劃，以適合檢驗檢測實驗室對水、電、通風系統等的特殊要求。這里由SICOLAB喜格介紹實驗室改造的基本流程、實驗室改造設計要點。
一、實驗室正確選址
實驗室的選址應遠離居民密集區和較繁華地區，宜選擇單獨建筑，并要與周圍建筑物保持一定的間距；實驗室的建筑應耐火或用不易燃燒的材料建成，建筑層高宜不低于3.6m。選址符合基本要求之后，委托有資質的環評公司進行環境影響評價，之后還需上報環保局審批，合格后才可進行改造建設。
二、實驗室需求分析及功能定位
本中心實驗室是以開展食品檢驗檢測為主的綜合性檢測單位，應具備常規理化檢測、微生物檢測、農產品重點危害因子的快速檢測及一定的實驗室驗證能力。檢測范圍涉及食品質量安全、農產品質量安全和飲用水質量安全等業務范圍。檢測參數主要包括重金屬、食品添加劑、水質參數、農藥殘留、獸藥殘留等檢測業務。中心實驗室應兼顧常規檢測與快速檢測，同時力爭打造符合地方的海珍品特色實驗室。
三、實驗室規劃設計
首先，根據改造建筑的原始工程圖紙繪制簡易平面圖，主要反映各樓層平面形狀、方向、房間布置、樓層整體面積及各房間面積等。在此基礎上，請兩到三位資深食品檢驗檢測實驗專家根據各房間面積、走向，綜合考慮食品檢驗檢測實驗室的功能需求，確認完成實驗室平面功能圖（實驗室工藝平面圖）。
將實驗室平面功能圖提供給SICOLAB喜格實驗室設計單位，轉化為實驗室建設施工圖。同時轉交的還必須包括實驗室功能分布及說明，各實驗室在給排水、電氣、暖通等方面不同于普通建筑設計的特殊要求。
四、實驗室深化設計
（一）實驗室給排水設計
給水方面：天平室、高溫室、液相室、液質室、氣相室、氣質室、原子熒光室、原子吸收室等不設置水槽給水。但從實驗室發展需要考慮，建議實驗室各房間均做給水設計，不設置水槽的實驗室也應預留給水的三通口。排水方面：設置水槽的實驗室必須同時設置地漏，下水道應采用耐酸耐堿耐有機溶劑的材質。實驗室酸堿廢液應中和處理后排放，有毒廢液及有機廢液等應按相關要求進行回收統一處理。
（二）實驗室電氣設計
強電方面：根據實驗室擬儀器配置預估各實驗室、各樓層及實驗樓體的用電負荷，以便進行供電設計，同時宜考慮預留足夠的供電容量；合理設計并預留單相和三相電源插座的數量；各個房間宜應安裝配電箱，實驗室儀器用電采用實驗室配電箱控制，其他用電宜采用總配電箱控制。弱電方面：根據需求設計網絡、電話、監控線路的布設。
（三）實驗室暖通設計
采暖方面：為保證實驗室環境的恒溫恒濕，本中心實驗室采用空調和電熱供暖并行的方式，有條件的可以考慮中央空調系統。

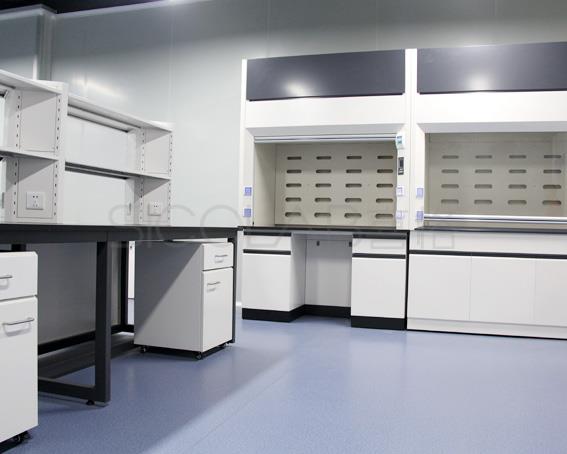

通風排氣：為避免實驗過程中產生的廢氣危害實驗人員健康，實驗室必須設置良好的通風排氣系統[6]。本中心的通風排氣系統以風機聯動系統為橋梁，主要涉及前處理室和理化室等的通風柜、大型精密儀器實驗室的萬向排風罩或金屬排風罩。條件適宜的還可采用合適的風井系統。通風柜的臺面、襯板、側板、風管、內設水槽等均應注意采用耐酸堿腐蝕的材質。通風柜的工作面風速一般為0.4~0.5m/s，控制濃度不大于0.5mL/m3，排風阻力不大于70Pa，技術參數應符合JB/T6412-1999中華人民共和國機械行業標準排風柜[9]的要求。此外，實驗室廢氣應經過碳吸附或水噴淋等方式處理后達標排放。
（四）實驗室純水系統設計
為提高實驗效率，便于集中管理，有條件的實驗室宜考慮中央純水系統和集中供氣系統，布設相關管路。中央純水系統主要用于理化室、洗滌室等，在溶液配制、儀器用水、耗材洗滌等方面用途廣泛。達標水質應符合GB/T6682-2008分析實驗室用水規格和試驗方法[10]對于二級水的相關規格要求。
（五）實驗室集中供氣系統設計
主要用于大型精密儀器室，具有載氣系統穩壓效果好、氣體使用安全性高、運行成本低等優點。集中供氣系統的氣瓶間室應注意區分易燃?xì)怏w與助燃?xì)怏w，且中間為防爆墻體隔斷，易燃易爆氣體還需安裝氣體回火防止器和泄露報警等安全裝置。其對氣路系統的壓力控制和密封性指標等要求較高，必須由具備資質的專業廠家進行設計和安裝。
