通用理化實驗室通風系統設計
本大樓某層理化實驗室通風系統由工藝排風與空調補新風系統組成，正常使用時設置獨立工藝機械排風系統，排風量按換氣次數20~30次/h確定或通過通風柜、萬向排風罩等設置局部機械排風系統。同時補充空調新風，補風量按排風量的80~90%確定以維持室內空調溫度，其余不足部分通風余壓閥由走道補人。實驗室夜間設置非工藝機械排風系統，排風量按換氣次數6~8次/h，通過負壓自然補風。
通用實驗室舒適性變頻多聯式空調系統設計本大樓某層理化實驗室在設置空調新風/排風系統的同時輔以變頻多聯式空調系統，以解決外圍護結枸所帶來的冷/熱負荷。
2.2實驗室變風量控制系統
（1）通風柜排風控制

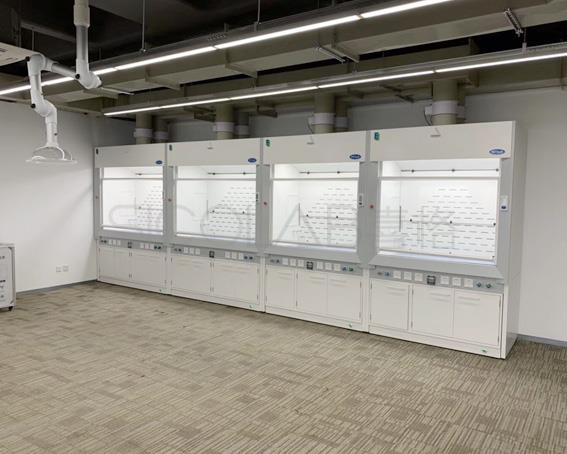

在本理化實驗室內的通風柜排風控制系統采用調節柜門傳感器，根據實驗中調節通風柜門的開度進行點對點直接控制，調整并控制通風柜排風量，保證通風柜所開啟的平均面風速維持在恒定范圍內，減少有害氣體在實驗過程中溢出。該方式與傳統的測面風速或測腔體壓力以及采用流M測tt裝置閉環控制風曩的方法比較，具有更加快速、穩定、不易受外部環境干擾等優勢。
（2）萬向排氣罩及中央排風罩等排風控制
在本理化實驗室內的不同類型排風罩正常使用時，排風座滿足設計要求。不使用時，排風即可減少至最小。由安裝在指定位置的雙位開關控制風量大小。
（3）在理化實驗室內微負壓補風控制
3排風量調整時，空調新風補風量相應調節到位的時間盡可能小于等于1秒，以保證在此過程中房間保持較為穩定的微負壓，在本實驗室內的補風控制系統采用余風量原理，通過調節補風量維持其與排風量的差值（余風量）恒定，以此保證房間微負壓值的穩定;該方式與傳統的利用測量房間壓差或采用流量測量裝置閉環調節補風量方法比較，具備更快速、穩定、無過沖等優勢。在理化實驗室內補風閥/排風閥上加裝控制裝置，直接根據實驗室內通風柜排鳳量控制房間補風閥/排風閥控制風量。
（4）文丘里氣流控制閥
隨著現代安全意識的提升，實驗室工作人員對工作環境安全保障提出了更高的需求，在設計實驗室通風設計對系統壓差控制必須是高可靠性、高精度的。
文丘里氣流控制閥結合機械的壓力無關調節器與高速的氣流控制器，將氣流控制擴展至最高水平。通過空氣流動力學設計，快速反應（反應時間<1秒）的自動壓力平衡裝置，提供可靠的通風柜集塵與室內壓力的控制W。因此在本大樓有負壓控制要求的理化實驗室、前處理室等建筑房間內設計采用定風量閥、雙穩態閥可以嚴格控制送風量、排風量，從而形成穩定的壓差風量，控制實驗室壓差穩定。使用變風量閥房間進行調控，使送風管閥流量追蹤排風管閥流M，可形成穩定的壓差風±t，控制實驗室樂差穩定，以便更加快速、有效控制有害氣體擴散。
2.3排風系統控制：
（1）排風風機控制要求：
根據使用需求，通過本實驗室智能化控制系統啟停風機，并配備變頻控制器e風機處于運行狀態下，控制系統變頻控制風機轉速，將系統末端最不利閥門前后壓差控制在恒定值。
（2）控制系統配置:
每臺風機配置變頻器控制風機轉速，排風機配置風壓開關檢測排風機前后爪差，以監控排風機工作狀態，并反饋至
DDC自動控制器，以保障排風機（常備用）間的自動切換，每個排風系統配置壓力變送器檢測管道內的排風壓力，并以此作為變頻控制要求。
（3）變頻控制原理：
本理化實驗室內排風系統穩定，文丘里閥工作正常時，將壓力變送器檢測到的末端閥門前后壓差作為設定值。當排風系統中通風柜或排氣罩的排風±4增加時，壓力變送器檢測到的數值便會小于設定值，此時通過變頻控制器提高風機轉速，加大排風機風量，直至仄力變送器檢測到的數值接近或等于設定值。反之，則通過變頻控制器降低風機轉速，減少排風機的風量，在滿足系統所需要風量的同時降低能耗。
2.4新風系統控制：
（1）新風空調箱風機控制要求：
根據使用要求，通過本實驗室控制系統啟?？照{(diào)箱風機（新風空鑛箱的風機均采用變頻控制）。風機處于運行狀態下，控制系統變頻控制風機轉速，將系統末端最不利閥門前后壓左控制在恒定值。
（2）控制系統配置：
新風機配置均變頻器控制風機轉速，新風:空調箱的送風主管配置設置壓力變送器檢測末端閥門前后壓差，并以此作為變頻控制目標。
（3）變頻控制原理：
當本理化實驗室內補風系統穩定，系統中文丘里閥工作正常時，將壓力變送器檢測到的末端閥門前后壓差作為設定值。該補風系統中房間補風使用風量増加時，壓力變送器檢測到的數值便會小于設定值，此時通過控制變頻器提高風機轉速，加大補風量，直至壓力變送器檢測到的數值接近或等于設定值。反之，則通過控制變頻器降低風機轉速，減少新風機的風量，在滿足系統所需風量的同時減低能耗。
