NGS又稱高通量測序，以高輸出量和高解析度為主要特色，能一次并行對幾十萬到幾百萬條DNA分子進行序列讀取，在提供豐富的遺傳學信息的同時，還可大大降低測序費用、縮短測序時間的測序技術。PCR全稱為Polymerase Chain Reaction，即聚合酶鏈?zhǔn)椒磻?yīng)，又稱多聚酶鏈?zhǔn)椒磻?yīng)。其原理是利用模板DNA在93℃高溫時變性為單鏈DNA，55℃低溫時引物與單鏈DNA按堿基互補配對的原則結合，72℃最適反應溫度下DNA聚合酶合成復制鏈，這種復制鏈繼續重復以上三個過程，2h~3h就能將待擴目的基因擴增放大幾百萬倍。PCR是一種用于放大擴增特定DNA片段的分子生物學技術，它可看作是生物體外的特殊DNA復制，其最大特點是能將微量的DNA大幅增加。NGS、PCR實驗室在醫院檢驗科建設中越來越被重視，SICOLAB喜格以某實驗室空調系統設計來對NGS、PCR實驗室的凈化空調系統設計做檢驗闡述。
1、實驗室主要功能分區
1) 試劑儲存和準備區：貯存試劑的制備、試劑分裝、主反應混合液的制備。
2) 標本制備區：RNA、DNA提取、貯存。
3) 擴增區：cDNA合成、DNA擴增及檢測。
4) 擴增產物分析區：擴增片段的進一步分析測定。
2、實驗室壓力梯度要求

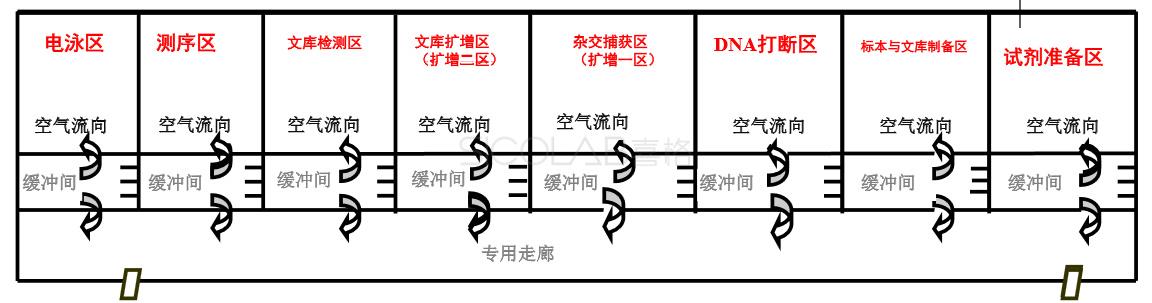

實驗室空氣流向可按照試劑儲存和準備區→標本制備區→擴增區→擴增產物分析區進行，防止擴增產物順著空氣氣流進入擴增前的區域。本項目實驗室平面布置及壓力梯度設置如圖1所示。
3、實驗室空調系統設計
3.1 室內參數要求
實驗室各房間溫濕度滿足舒適性要求即可，但是樣本制備區由于工作人員操作時注意力集中且穿戴實驗服、口罩、護目鏡等，不利于散熱，因此室內設計溫度按22℃~24℃為宜。
3.2 實驗室送風系統
NGS、PCR實驗室并沒有嚴格的凈化要求，為避免各實驗室區域之間交叉污染的可能，本項目采用全新風系統，潔凈級別按十萬級考慮。氣流組織采用上送側下回的形式。NGS、PCR分別設一套無級變量新風機組對實驗室各區域進行送風，承擔室內的熱濕負荷。新風機組功能段含初、中效段、加熱段、表冷段、加濕段、風機段等，其冷熱水由大樓四管制風冷熱泵提供，各區域末端送風口均設置高效過濾器。各區域?qū)嶒?yàn)室及緩沖間送風支管上均設置文丘里變風量閥，以滿足室內壓力要求。
3.3 實驗室排風系統
樣本制備間、擴增區內設生物安全柜，本項目由于空間受限，生物安全柜與房間排風系統共用一套系統。排風支管上分別設文丘里變風量閥，廢氣高空排放至屋頂，經過初效、活性炭吸附、高效過濾后方可排至室外大氣。排風量根據各區域壓力要求、設備排風量要求、送風量匹配設置。排風機組變頻運行，以便于調節室內風量及壓力。
NGS、PCR實驗室是目前檢測的重要手段，其空調系統設計重點是根據建筑功能分區保證實驗室各區的壓力梯度滿足要求，標本制備區由于靈敏性極高，使得極其微量的污染即可造成假陽性的檢測結果，因此房間相對于鄰室區域需維持正壓，以避免氣溶膠污染。分析區由于可能會用到一些有毒物質，因此廢氣排風系統必須經過吸附、過濾處理后方可高空排風至室外。
